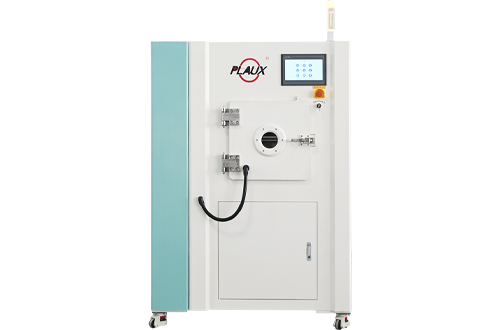

PECVD 的應用場景覆蓋半導體、光伏、柔性電子、顯示面板、MEMS / 傳感器、光學鍍膜等高端制造領域，不同行業依托其膜層成分可控、臺階覆蓋性好、沉積速率高、低溫兼容的特性，沉積功能化薄膜（絕緣、鈍化、導電、封裝、光學膜等），以下是分行業的詳細應用、沉積膜層、工藝要求及核心價值，兼顧工業化量產與科研研發場景，同時標注與手套箱等離子清洗的協同應用要點：

一、 半導體芯片制造

半導體制程對薄膜的致密性、純度、均勻性、臺階覆蓋性要求極致，PECVD 是硅基 / 化合物半導體芯片從前端制程到后端封裝的關鍵工藝，適配 7nm 及以上先進制程，沉積的薄膜為芯片提供絕緣、鈍化、隔離、刻蝕阻擋等功能。

前端晶圓制程

沉積膜層：SiO?（二氧化硅） 介質層 / 柵極絕緣層、Si?N?（氮化硅） 刻蝕阻擋層 / 鈍化層、SiON（氮氧化硅） 光刻膠抗反射層、非晶硅 / 多晶硅有源層

工藝要求：真空度 1~10Pa，襯底溫度 300~350℃，膜厚均勻性≤±1%（晶圓級），無顆粒 / 針孔缺陷，臺階覆蓋性≥80%（深寬比 10:1）

應用節點：晶圓淺槽隔離（STI）、柵極堆疊、金屬互連層間絕緣、側墻刻蝕阻擋

核心價值：低溫沉積避免晶圓熱變形，等離子體驅動的氣相反應實現原子級致密膜層，適配芯片微結構化的臺階覆蓋需求。

后端封裝與先進封裝

沉積膜層：Si?N?/SiO? 封裝鈍化層、聚酰亞胺（PI） 柔性絕緣層、SiOxCyHz（有機硅氧烷） 低介電常數（low-k）膜

工藝要求：襯底溫度≤250℃（適配封裝后的芯片，防止焊料重熔），膜層應力低，與金屬 / 硅基底附著力強

應用節點：芯片晶圓級封裝（WLP）、系統級封裝（SiP）、倒裝芯片（Flip-Chip）鈍化保護

協同清洗：封裝前用手套箱真空等離子清洗去除芯片表面氧化層 / 顆粒，提升 PECVD 鈍化膜的附著力，避免膜層脫落 / 針孔。

二、 光伏電池制造

光伏電池的光電轉換效率和長期穩定性，核心依賴 PECVD 沉積的鈍化膜、減反膜、導電膜，且光伏產線為大面積量產（156/182/210mm 硅片）。

1. 晶硅光伏電池（PERC/TOPCon/HJT）

PERC 電池：沉積Al?O?（氧化鋁）+Si?N? 背鈍化 / 正面減反膜，減少硅片表面載流子復合，提升開路電壓，效率提升 0.5~1%；

TOPCon 電池：沉積n 型摻雜多晶硅 + SiOx 隧穿氧化層 / 鈍化層，實現載流子選擇性通過，效率突破 26%；

HJT 異質結電池：沉積本征非晶硅（i-a-Si）+n/p 型摻雜非晶硅 發射極 / 背場層，低溫（≤200℃）沉積適配異質結結構，避免熱致缺陷，效率達 26.5% 以上。

2. 鈣鈦礦電池（含鈣鈦礦 / 晶硅疊層電池）

沉積膜層：SnO?（二氧化錫）/TiO?（二氧化鈦） 電子傳輸層、NiO?（氧化鎳） 空穴傳輸層、Si?N?/Al?O? 封裝阻隔層

工藝要求：全程在手套箱低氧低水環境（O?≤1ppm，露點≤-60℃） 操作，襯底溫度≤150℃（鈣鈦礦薄膜熱敏，高溫易分解），膜層無針孔、高透光率

核心協同：鈣鈦礦襯底（ITO/FTO/PET）先經手套箱等離子清洗 / 活化，去除氧化層 / 顆粒、提升表面能，再通過腔機分離式手套箱 PECVD沉積傳輸層，避免水氧污染和襯底熱損傷，提升膜層與鈣鈦礦層的界面相容性，延長電池循環壽命。

3. 光伏電池通用工藝要求

大面均勻性≤±2%，沉積速率≥50nm/min，膜層折射率精準可控（減反膜需匹配硅片光學特性），與等離子清洗形成 “清洗 - 活化 - 沉積” 一體化制程，提升產線良率。

三、 柔性電子與印刷電子（PECVD 的特色應用場景）

柔性電子以PI/PET/ 聚酰亞胺薄膜、金屬箔為柔性襯底，熱敏性極強（襯底玻璃化溫度多≤200℃），傳統熱 CVD 無法兼容，PECVD 的低溫沉積（≤150℃） 成為柔性電子薄膜沉積的唯一核心工藝，沉積的薄膜為柔性器件提供絕緣、導電、封裝功能。

柔性電路板（FPC）/ 柔性芯片

沉積膜層：SiO?/Si?N? 柔性絕緣層、PI 柔性封裝層、ITO（氧化銦錫） 透明導電膜

工藝要求：襯底溫度≤180℃，膜層柔性好（彎折 10 萬次無開裂），與 PI/PET 襯底附著力強（剝離強度≥1.5N/mm）

應用：手機 FPC 板絕緣保護、柔性微處理器芯片封裝、可穿戴設備柔性電路。

柔性傳感器 / 柔性電池

沉積膜層：ZnO（氧化鋅） 壓電 / 傳感膜、Si?N? 電池封裝阻隔層、TiO? 光催化傳感膜

工藝要求：低溫≤150℃，膜層微結構化，與柔性基底的界面應力低

應用：柔性壓力傳感器、柔性血糖傳感器、柔性鋰金屬電池封裝。

協同清洗：柔性襯底（PI/PET）先經低溫等離子清洗（功率≤80W），活化表面提升能，解決 PECVD 薄膜與柔性非極性基材附著力差的痛點。

四、 顯示面板制造（LCD/OLED/Mini LED/Micro LED）

顯示面板的基板絕緣、像素隔離、封裝保護、光學增透均依賴 PECVD 沉積薄膜，且面板為大面積玻璃基板（G6/G8.5/G10，尺寸 1500×1800mm 及以上），PECVD 需滿足大面均勻性、高沉積速率、低溫兼容（玻璃 / 柔性基板），是面板量產的核心工藝之一。

LCD 液晶顯示

沉積膜層：SiO?/Si?N? 基板絕緣層、像素隔離層、SiON 光學增透膜

工藝要求：襯底溫度 250~300℃，大面均勻性≤±3%，膜層透光率≥95%（可見光波段）

應用：LCD 面板陣列基板（Array）、彩膜基板（CF）的絕緣與隔離。

OLED 有機顯示（剛性 / 柔性）

沉積膜層：SiO?/Si?N?/Al?O? 無機封裝層、PI 柔性基底 / 封裝層、ZnO 透明導電膜

工藝要求：柔性 OLED 襯底溫度≤200℃，封裝層無針孔（水氧透過率≤10??g/(m2?d)），與有機發光層無化學反應

核心價值：PECVD 沉積的無機致密封裝層，解決 OLED 有機材料易被水氧氧化的痛點，延長面板壽命（從數千小時提升至數萬小時）。

Mini LED/Micro LED 顯示

沉積膜層：Si?N? 芯片鈍化層 / 隔離層、ITO 透明導電互聯層、SiO? 光學絕緣層

工藝要求：膜層分辨率高，適配微 LED 芯片（尺寸≤100μm）的微結構化沉積，臺階覆蓋性好。

五、 MEMS / 微納傳感器制造

MEMS（微機電系統）/ 微納傳感器的核心是微結構化器件（微流道、微懸臂、微電極），對薄膜的微區沉積精度、臺階覆蓋性、膜層與微結構的相容性要求高，PECVD 可在微結構表面實現保形沉積，且低溫沉積避免微結構熱變形 / 失效，是 MEMS 器件的關鍵薄膜工藝。

常見沉積膜層

SiO?/Si?N?：微結構絕緣層 / 鈍化層、刻蝕犧牲層、微流道密封層；

非晶硅 / 多晶硅：微電極 / 有源傳感層；

類金剛石碳（DLC）：微懸臂耐磨層；

TiO?/ZnO：氣敏 / 濕敏 / 光電傳感層。

典型應用

微壓力傳感器：硅微懸臂表面沉積 Si?N?鈍化層，提升耐磨和抗腐蝕性能；

微流控芯片：玻璃 / PDMS 微流道表面沉積 SiO?親水層，提升液體潤濕性；

慣性傳感器（陀螺儀 / 加速度計）：MEMS 結構表面沉積 DLC 耐磨層，延長器件壽命；

氣體傳感器：沉積 SnO?氣敏層，實現對 CO/CH?的高靈敏度檢測。

協同清洗：MEMS 微結構加工后，用真空等離子清洗去除微結構表面的光刻膠殘留 / 顆粒，再通過 PECVD 沉積保形薄膜，避免微結構堵塞 / 膜層缺陷。

六、 光學器件與光學鍍膜

光學器件對薄膜的透光率、折射率、光學均勻性、耐磨損 / 抗腐蝕要求高，PECVD 可沉積高透光、低吸收、折射率精準可控的光學薄膜，且低溫沉積避免光學玻璃 / 晶體的光學性能退化，適配精密光學器件的鍍膜需求。

沉積膜層與應用

SiO?/TiO?/Al?O?：光學增透膜 / 高反膜 / 濾光膜（適配望遠鏡、顯微鏡、激光鏡片）；

Si?N?：光學玻璃鈍化 / 抗腐蝕層；

SiOxCyHz：激光諧振腔低損耗膜；

DLC：光學鏡片耐磨抗刮層。

工藝要求可見光波段透光率≥98%，膜層折射率偏差≤±0.001，光學均勻性≤±1%，膜層與光學基材（石英 / 藍寶石 / 光學玻璃）附著力強（百格測試 0 級）。

七、 其他新興應用場景

氫能與燃料電池：沉積SiO?/Si?N? 質子交換膜（PEM）鈍化層，提升膜的抗氫腐蝕性能；沉積TiO? 燃料電池催化層載體，提升催化效率；

醫療植入器件：鈦合金 / PEEK 植入件表面沉積HA（羥基磷灰石）/SiO? 生物相容層，提升植入件與人體組織的骨整合能力；

硬質涂層與防腐涂層：金屬精密件表面沉積DLC/Si?N? 耐磨 / 防腐涂層，替代電鍍，實現無重金屬環保鍍膜；

量子器件 / 超導器件：在超低溫超導基材表面沉積SiO? 絕緣層，PECVD 低溫沉積避免超導特性失效，適配量子芯片 / 超導傳感器的制程需求。

八、 PECVD 各應用場景的通用工藝共性要求

無論哪個行業，PECVD 的工業化應用均需滿足以下核心要求，也是區別于實驗室研發的關鍵：

均勻性：晶圓級≤±1%，大面積基板（光伏 / 面板）≤±3%；

低溫性：適配熱敏基材，常規 150~400℃，柔性 / 鈣鈦礦場景≤200℃；

保形性：臺階覆蓋性≥80%，適配微結構化 / 大深寬比基材；

穩定性：量產中膜厚 / 成分偏差≤±2%，批次間一致性好；

兼容性：可與等離子清洗、刻蝕、光刻等工藝無縫集成，形成一體化制程。

核心總結

PECVD 的應用場景核心圍繞 **“低溫沉積”和“高質量功能薄膜”展開，從高端半導體芯片到規模化光伏電池，從柔性電子到精密 MEMS 傳感器，其適配性覆蓋微納級到大面積、剛性到柔性、硅基到化合物基的各類基材，是高端制造中薄膜沉積的 “通用核心工藝”**。

而在鈣鈦礦電池、柔性電子、MEMS、量子器件等水氧 / 熱敏敏感場景中，PECVD 與手套箱等離子清洗 / 活化的協同制程成為工藝關鍵 —— 前者實現襯底的高潔凈度 / 高表面能改性，后者實現低溫、無氧無水的薄膜沉積，兩者在真空 / 氛圍控制、氣體管理、等離子體技術上高度互通，共同提升器件的性能和良率。
